油泥熱解過程圖

第一階段：水分蒸發階段，從初始溫度加熱到140℃。這個階段為含油污泥吸熱將自身表面水分蒸發的過程，過程進行較緩慢，沒有化學反應發生僅為水蒸氣受熱揮發的過程，此階段含油污泥中的大量水分不斷受熱揮發，處于吸熱狀態消耗了大量的熱量。

第二階段：快速（輕質油）熱解階段，發生在140-410℃溫度段。該階段為含油污泥受熱后其中輕質油組分揮發的過程，也包括一部分油包水中的水分蒸發過程，由于溫度較低沒有達到深入反應的要求，此階段的揮發過程僅僅發生在含油污泥的表層，含油污泥中含有的沸點較低的組分受熱揮發，隨著溫度的升高其中小部分不穩定的有機物發生分解反應，裂變?yōu)镃H4，H2等小分子氣體。由于含油污泥中低沸點的輕質油分較多，造成此階段失重多，總重量損失為16%。該階段吸熱量較少，為少部分的結合水和低沸點組分的揮發過程，是含油污泥熱解的主要階段。

第三階段：慢速（重質油）熱解階段，發生在410-575℃溫度段。此階段為含油污泥中的重質組分的熱裂解反應，在此階段的高溫狀態下的重質油發生熱裂解生成小分子有機物和不凝氣體，還存在一些聚合過程，該階段反應較復雜，為一個吸熱過程。

第四階段：最終熱解階段，發生在575-850℃溫度段。熱解反應基本結束，此階段為含油污泥中殘留的少量重質油和無機物析出。

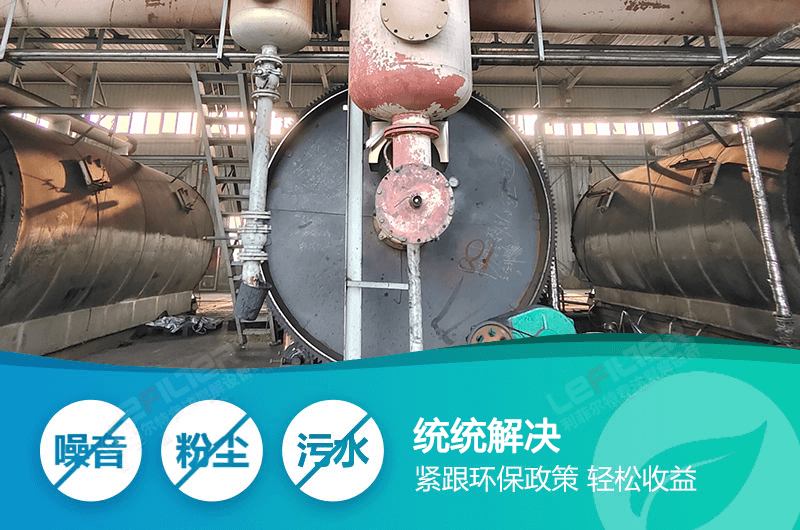

油泥處理設備
